SC(L)型立式圓柱齒輪減速機適用范圍:ZSC型減速器是三級傳動的漸開線圓柱齒輪減速器,主要用于礦山,冶金,水泥,建筑,化工,輕工,等各種機械設備的減速傳動,適合受結構限制采用立式安裝的工作場合,高速軸轉速不超過1500r/min,工作環境為-40℃—+40℃,可正反轉運行。

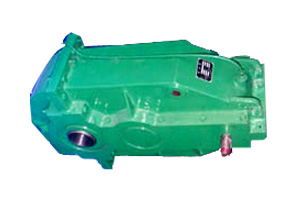

ZSC(L)型立式圓柱齒輪減速機圖
ZSC、ZSC(A)減速機傳動比
1、ZSC立式軸裝減速機的傳動比。
型號 | 代號 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
i |
ZSC350 | 35.1 | 17.2 | — | — | — | — | — | — | — |
ZSC400 | 22.4 | 16.2 | 37.3 | 49.86 | — | 27.07 | — | — | — |
ZSC600 | 77.5 | 59 | 46.7 | 37.9 | 27.3 | 31.2 | 21.15 | 17.16 | 14.9 |
ZSC750 | 166.58 | 133.91 | 54.51 | 34.51 | 38.97 | 19.97 | — | — | — |
2、ZSC立式套裝減速機的傳動比。
型號 | 代號 |
1 | 2 | 3 | 4 | 5 | 6 |
i |
ZSC320 | 21.62 | — | — | — | — | — |
ZSC400 | 12.45 | 24.9 | 45.7 | 32.9 | 9.58 | |
ZSC500 | 16.20 | 24.11 | 33.15 | 44.45 | — | — |
ZSC600 | 77.5 | 59 | 46.7 | 37.9 | 27.3 | 21.15 |
ZSC650 | 96.64 | 82 | 62.4 | 51.89 | 37.6 | 27.5 |
ZSC800 | 31.6 | 37.4 | 48.9 | 62.5 | — | —
|
