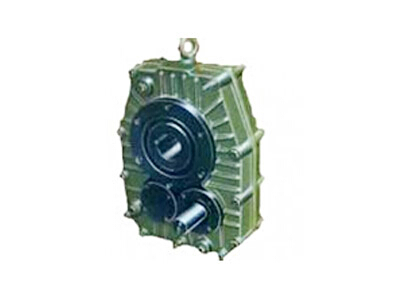

產品名稱:ZJ型專用齒輪減速器
產品類別:圓柱齒輪減速器(中硬齒面減速機)系列
產品型號:ZJ
ZJ型減速器是平等軸成折線布置,二級圓柱硬齒面齒輪傳動,是采用漲圈無鍵聯接和接觸式模塊逆止器等結構的套裝式減速器。
ZD型減速器主要用于固定式輸送機,特別在斗式提升機中得到廣泛應用,也運用于其它多種機械傳動中。
工作條件
輸入軸轉速不大于1500r/min;
工作環境溫度為—20℃-+45℃,當環境溫度低于O℃時,必須采用潤滑油加熱裝置,使油溫超過O℃時才能啟動。
可正反兩向運轉。
型式
裝配型式ZJ型減速器按空心輸出軸端分為悶蓋和通蓋(T).輸出端的旋轉方向有雙向(L),順時針單向(S),逆時針單向(N);按輸軸裝配型式分為右(Ⅰ)裝和左裝(Ⅱ)。減速器共有12種裝配型式。
安裝型式
ZJ型減速器的輸出端套裝在被動軸上,一般采用直立工作位置。在有些特殊情況下,也可采用水平、傾斜、甚至倒置的工作位置。在箱體的一端裝有雙螺紋拉桿裝置。

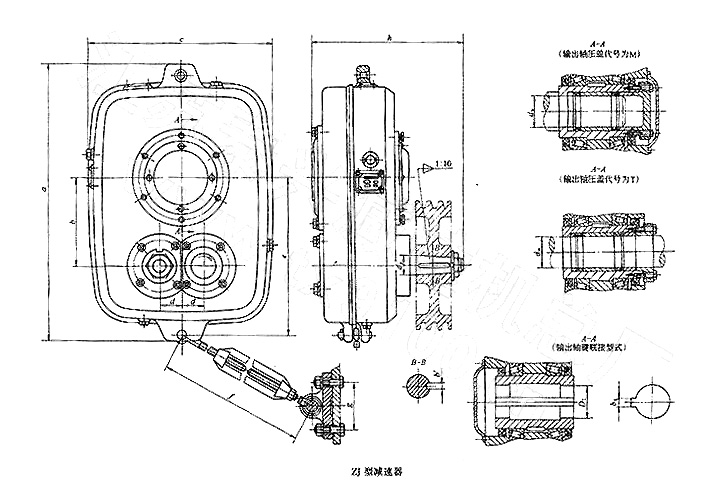

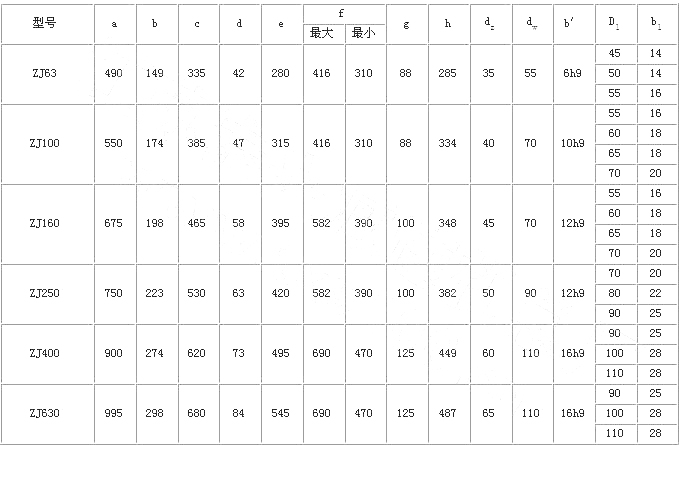

ZJ型專用齒輪減速器外型及安裝尺寸圖
