產品簡介:
減速器的分類、應用范圍

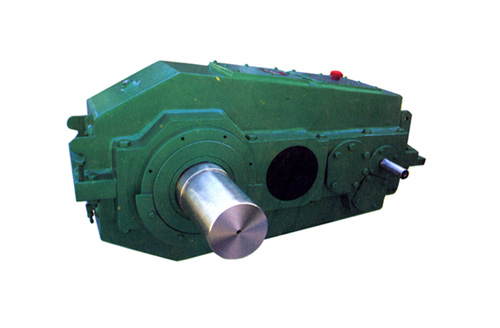

QY型系列減速器包括QYS型(三支點)和QYD型(底座式)兩個系列起重機硬齒面減速器。它有三級、四級和三四級結合型三種.
此減速器主要用于起重機各有關機構,也可用于運輸、冶金、礦山、化工及輕工等機械設備的傳動中。其工作條件為:
(1)齒輪圓周速度不大于20m/s;
(2)高速軸轉速不大與1500r/min;
(3)工作環境溫度為-40℃~+45℃
(4)可正反兩向運轉。
性能特點
考慮起重機各機構的工作特點、傳動比范圍、進一步提高產品性能,采用較少規格滿足用戶多方面的要求,其特點為:
(1)承載能力高。齒輪采用滲碳、淬火、磨齒加工、承載能力比調質滾齒的軟齒面和中硬硬面齒輪減速器有大幅度提高。
(2)體積小、重量輕。與軟齒面和中硬齒面減速器相比,相同承載能力減速器可降低2~4個相當座號。
(3)效率高、噪聲低、振動小。采用磨齒加工提高了精度等級,齒輪又進行了修緣,每級齒輪的綜合效率為0.98,振動和噪聲顯著降低。
(4)采用多級數,減少單級速比,可拉開中心距,降低減速器整機高度,滿足起重機各機構的要求;減速器的最大公稱傳動比達到400,滿足了慢速起重機的要求。
(5)三支點減速器,可立式、臥式、甚至偏轉一定角度安裝,方便靈活。
(6)本系列減速器有三四級結合型(即三級的裝配形式,四級的傳動比)為慢速起重機的通用化提供了前提。
