LC硬齒面減速機
該系列是等效采用HG5-746-78標準的兩級同軸式硬齒面圓柱齒輪立式減速器,允許正反兩向運轉,適用于各行業設備的減速裝置,特別是攪拌減速裝置,具有傳動平穩、噪聲低、效率高、承載能力強、結構緊湊、重量輕等特點。組合配套范圍廣,可配多種系列的電動機、無級變速器、機架、聯軸器及軸封,以適應有防爆要求的場所及工藝參數多變的工藝要求。
該系列減速器有直聯式、非直聯式、雙軸式三種,輸出軸有兩種結構型式:Ⅰ型為夾殼式;Ⅱ型為普通圓柱形軸伸,電動機安裝型式為B5或V1。雙軸式不帶電機,輸入功率應根據潤滑以提高傳動效率;增設密封裝置,提高密封性能杜絕漏油現象,改進后的機體高度、安裝尺寸及參數均不變。

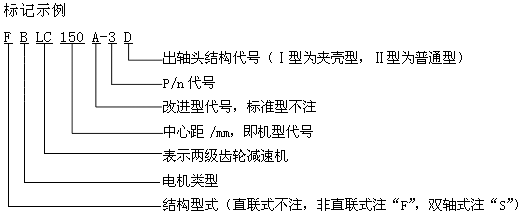

型號與標記
(1)型號
a.LC型—二級硬齒面圓柱齒輪立式減速器;
b.LC(A)型—改進型二級硬齒面圓柱齒輪立式減速器。

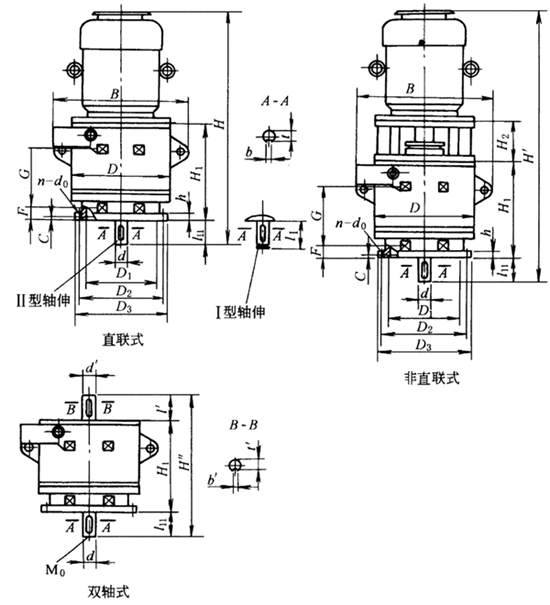

尺寸
機型號 | 中心距 a | 軸徑d | 輸出軸許用 轉矩/N·m | 軸承間距 | 外形尺寸 |
G | F | D | B | H1 | H2 | H | H' | H" |
LC75 | 75 | 30k6 | 89.5 | 130 | 58 | 252 | 314 | 262 | 138 | 582~622 | 720~760 | 379 399 |
LC100 | 100 | 40k6 | 328 | 160 | 66 | 316 | 398 | 326 | 137 165 | 681~816 | 818~981 | 495 515 |
LC125 | 125 | 50(55)k6 | 810 | 200 | 71 | 390 | 495 | 403 | 158 198 | 868~1148 | 1026~1346 | 595 625 |
LC150 | 150 | 65(70)m6 | 2289 | 225 | 76 | 470 | 575 | 455 | 200 | 1090~1370 | 1290~1570 | 663 693 |
LC200 | 200 | 80m6 | 3283 | 252 | 95 | 600 | 775 | 559 | 220 250 | 1459~1749 | 1679~1999 | 744 754 |
LC250 | 250 | 100m6 | 5880 | 304 | 80 | 725 | 920 | 598 | 290 | 1683~2108 | 1973~2398 | 863 883 |
LC325 | 325 | 130m6 | 15000 | 406 | 134 | 950 | 1255 | 850 | 390 | 2300~2500 | 2690~2890 | 1230 1250 |
機型號 | 外形尺寸 | 減速器重量/kg | 帶電機重量/kg |
D1 | D2 | D3 | n-d0 | h | c | LⅠ | LⅡ | M0 | b | t | d' | l' | b' | t' | 直聯式 | 非直聯式 | 直聯式 | 非直聯式 |
LC75 | 200H8 | 230 | 260 | 6-φ14 | 16 | 5 | 75 | 55 | 2-M6 | 8 | 26 | 20 | 35 | 6 | 16.5 | 59 | 80 | 81~96 | 102~117 |
LC100 | 230H8 | 260 | 290 | 6-φ14 | 16 | 5 | 95 | 75 | 2-M6 | 12 | 35 | 25 | 55 | 8 | 21 | 104 | 136 | 137~184 | 169~216 |
LC125 | 270H8 | 305 | 340 | 8-φ18 | 18 | 6 | 125 | 95 | 2-M8 | 14 16 | 44.5 49 | 35 | 60 | 10 | 30 | 184 | 230 | 242~394 | 288~440 |
LC150 | 320H8 | 360 | 400 | 8-φ18 | 20 | 6 | 145 | 115 | 2-M10 | 18 20 | 58 62.5 | 40 | 65 | 12 | 35 | 299 | 382 | 465~619 | 548~702 |
LC200 | 360H8 | 410 | 460 | 8-φ22 | 24 | 8 | 160 | 150 | 2-M12 | 22 | 71 | 55 | 90 | 16 | 49.5 | 662 | 796 | 1022~1442 | 1156~1576 |
LC250 | 470H8 | 520 | 580 | 12-φ22 | 28 | 8 | 190 | 170 | 2-M12 | 28 | 90 | 70 | 125 | 20 | 62.5 | 883 | 1040 | 1413~2123 | 1570~2280 |
LC325 | 680H8 | 800 | 880 | 12-φ35 | 32 | 10 | 230 | 210 | 2-M12 | 32 | 119 | 90 | 170 | 25 | 81 | 2040 | 2560 | — | 3525~4010 |
注:
1、當4極電機≥18 .5kW或6極電機≥15kW時,H和H′值按Y系列V1型式電機高度計入,否則按Y系列B5型式電機高度計入。若配用其他系列電機,H和H′值應相應變動。
2、直聯式的小齒輪直接裝在電機軸上,非直聯式的電機通過彈性聯軸器與減速器相連,雙軸式不帶電機。減速器同軸線輸入輸出,可正、反兩方向旋轉。改進型(A型)尺寸與表中相應機型號尺寸相同。
3、Ⅰ型軸頭配夾殼聯軸器,Ⅱ型軸頭為普通型,軸端中心配有螺孔M0供壓入聯軸器用。配用聯軸器有GT、DF、SF、TK型。
4、括號內的軸徑為可加大輸出軸尺寸,需要采用括號內尺寸時應另加說明。
承載能力減速比i | 12 | 12 | 10 | 12 | 10 | 7.5 | 6 | 4.5 | 4 | 減速機型號 | 輸出軸許用 轉矩/N·m |
輸出轉速n/r·min-1 | 65 | 85 | 100 | 125 | 150 | 200 | 250 | 320 | 370 |
電機功率P/kW | 8極 | 6極 | 4極電機 |
750 r / min | 1000 r / min | 1500r / min |
P/n代號 |
0.55 | × | × | × | 1 | 3 | 7 | 11 | 15 | 19 | LC75 | 89.5 |
0.75 | × | 1/6 | 2/6 | 2 | 4 | 8 | 12 | 16 | 20 |
1.1 | × | 1/6 | 3/6 | 1 | 5 | 9 | 13 | 17 | 21 |
1.5 | × | 2/6① | 4/6 | 2 | 6 | 10 | 14 | 18 | 22 |
2.2 | 1/8① | 1/6 | 5/6 | 3① | 5 | 9 | 13 | 17 | 21 | LC100 LC100A | 328 |
3.0 | 2/8① | 2/6① | 5/6 | 4① | 6 | 10 | 14 | 18 | 22 |
4.0 | 3/8① | 3/6① | 6/6① | 1 | 7 | 11 | 15 | 19 | 23 |
5.5 | 4/8① | 4/6① | 7/6① | 2① | 8① | 12① | 16 | 20 | 24 |
7.5 | 1/8① | 1/6① | 8/6① | 3① | 5① | 8① | 12 | 16 | 20 | LC125 LC125A | 810 |
11.0 | 2/8① | 2/6① | 5/6 | 4① | 6① | 9① | 13 | 17 | 21 |
15.0 | 3/8① | 3/6① | 6/6① | 1① | 7① | 10① | 14 | 18 | 22 |
18.5 | 1/8① | 4/6① | 7/6① | 2① | 5① | 11① | 15 | 19 | 23 |
22.0 | 2/8① | 1/6① | 3/6 | 3① | 6① | 8① | 10 | 13 | 16 | LC150 LC150A | 2289 |
30.0 | 1/8 | 2/6① | 4/6 | 4① | 7① | 9① | 11① | 14 | 17 |
37.0 | 2/8① | 1/6① | 5/6 | 1① | 3 | 6 | 12① | 15 | 18 |
45.0 | 3/8① | 2/6① | 4/6① | 2① | 4 | 7 | 10 | | | LC200A | 3283 |
55.0 | 1/8① | 3/6① | 5/6① | 1 | 5 | 8 | 11 | | |
75.0 | 2/8① | 1/6① | 6/6① | 2① | 4 | 9 | 12 | | |
90.0 | 3/8① | 2/6① | 4/6① | 3① | 5 | 7 | 13 | | |
110.0 | × | 3/6① | 5/6① | 1① | 6 | 8 | 10 | | | LC250A | 5880 |
132.0 | × | × | 6/6① | 2① | 5① | 9 | 11 | | |
160.00 | × | × | × | 3① | 6① | 10① | 12 | | |
185 | × | × | × | 4① | 7① | 11① | 16① | | | LC325A | 15000 |
200 | × | × | × | × | 8① | 12① | 17① | | |
220 | × | × | × | × | 9① | 13① | 18① | | |
250 | × | × | × | × | × | 14① | 19① | | |
280 | × | × | × | × | × | 15① | 20① | | |
315 | × | × | × | × | × | × | 21① | | |
①宜選用非直聯式,尤其LC200A、LC250A、LC325A必須選用非直聯型。
注:
1、表中“×”表示非選擇區。減速器允許正、反兩個方向旋轉。
2、A型為改進型,配有潤滑油泵,采用噴油潤滑以提高齒輪工作壽命。LC150A、LC200A、LC250A、LC325A型配有單獨電動油泵,功率為120W三相電源,使用時需與電源連接。LC100A、LC125A型當轉速≤125r/min時,配有單獨電動油泵,功率為90W,而轉速>125r/min時,為內部傳動機構驅動,不另配電動油泵。
